MATEC 30P - Portalmaschinen, die Ingenieursherzen bewegen

Exzellente Großteilefertigung

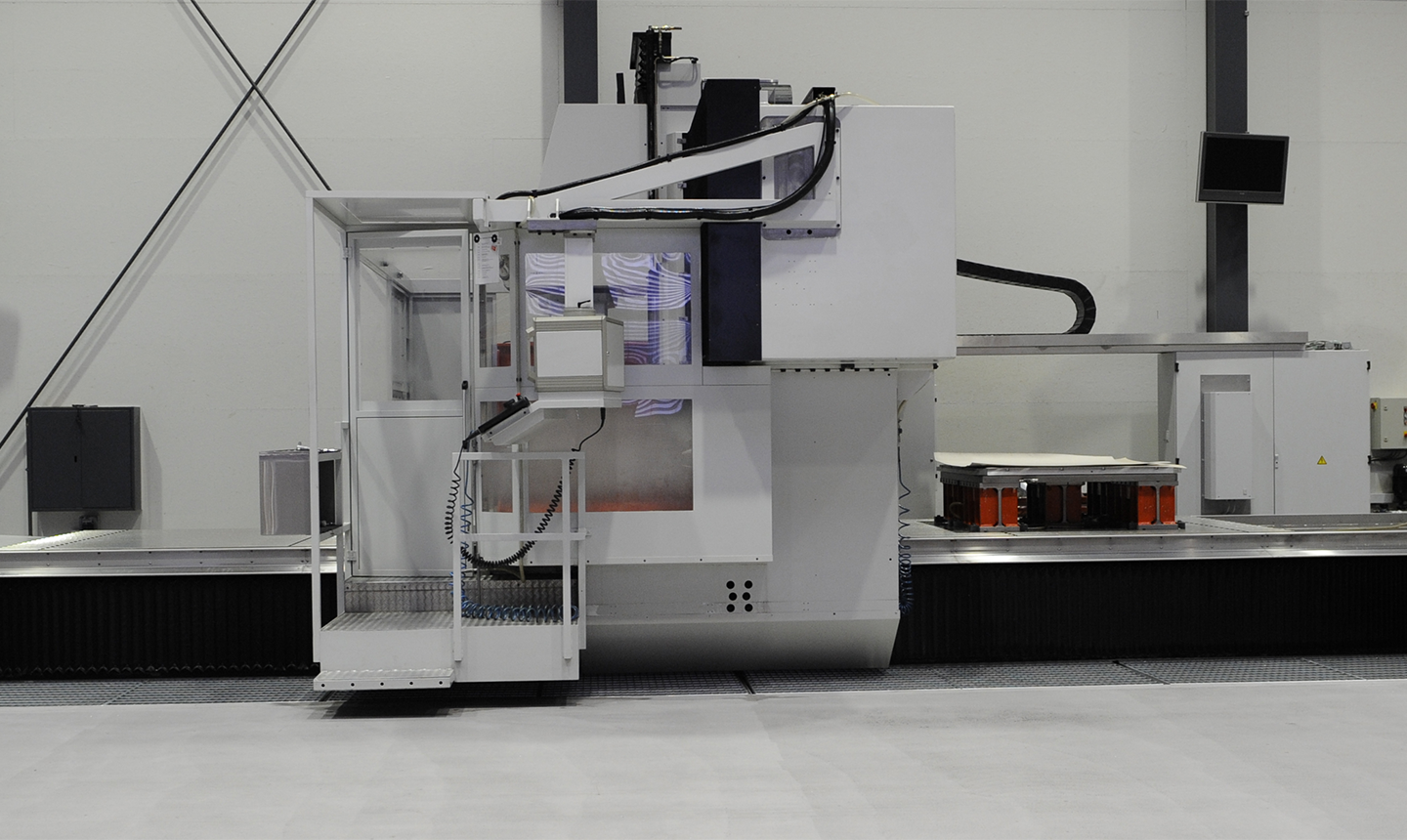

Die MATEC 30P mit 2-Achs-Schwenkkopf ist ein Gantry-Portal-
bearbeitungszentrum für die 3D-Bearbeitung. Sie wurde entwickelt
für den Werkzeug- und Formenbau und erfüllt höchste Qualitäts-
anforderungen. Überdimensionierte Portalquerschnitte garantieren
geringste Verformungen an der

Maschine und damit höchste Konturentreue und Oberflächenqualität
am Werkstück. Mit dieser Stabilität und einer überdurchschnittlichen
Zerspanungsleistung findet dieses Maschinenkonzept auch
Anwendung im Maschinenbau und in der Schweißteilbearbeitung.

Technische Details

Leistungsklasse SK40|HSK-A 63
X-Achse = 3.000-12.000 mm
Y-Achse = 2.500|3.000|3.500|4.000 mm
Z-Achse = 1.100|1.300|1.500|1.800 mm
Drehzahlbereich: 9.000-42.000 1/min
Antriebsleistung Motorspindel: max. 30 kW
Drehmoment max. 191 Nm

Pluspunkte

Kompaktes Portalzentrum mit minimalster Aufstellfläche im Verhältnis zur verfüg-
baren Arbeitsraumgröße
Stillstehender Maschinentisch und bewegtes Portal ermöglicht höchste Werkstück-
gewichte. Alle Achsbewegungen werden über das Bearbeitungswerkzeug
ausgeführt. Unterschiedliche Werkstückgewichte haben dadurch keinen Einfluss
auf Maschinendynamik und Präzision
Der dynamische 2-Achsen Gabelkopf gewährleistet in stabilster Bauweise höchste
Vorschubkräfte und garantiert gleichzeitig die erwarteten Oberflächenqualitäten
am Werkstück. Beide Kopfachsen haben direkte Wegmeßsysteme und anwählbare
Klemmung.
Besonderes Merkmal aller MATEC-Portal-Maschinen ist die enorme Steifigkeit der
einzelnen Achsen. Speziell die Ausführung und Stabilität der Y-und Z-Achse sind
entscheidend für Präzision und Oberflächenqualität am Werkstück. Die besondere
Dimensionierung des Portalbalkens verhindert bei voll ausgefahrener Z-Achse die
sonst bei vergleichbaren Portalmaschinen auftretende Portalbalken-Torsion. Die
Z-Achse ist als Schlitten ausgeführt.
Durch den konstanten Abstand zwischen Schlittenführung und Spindelnase treten
im Gegensatz zur RAM-Bauweise keine verfahrwegsabhängigen Verformungen der
Z-Achse auf. Diese Bauweise ist der Garant fluchtender Bohrungen und absatz-
freier Fräsflächen am Werkstück
Mitfahrende Werkzeugmagazine in der X-Achse ermöglichen kurze Werkzeug-
wechselzeiten.
