MATEC 40P - Portalmaschinen, die Ingenieursherzen bewegen

Exzellente Großteilefertigung

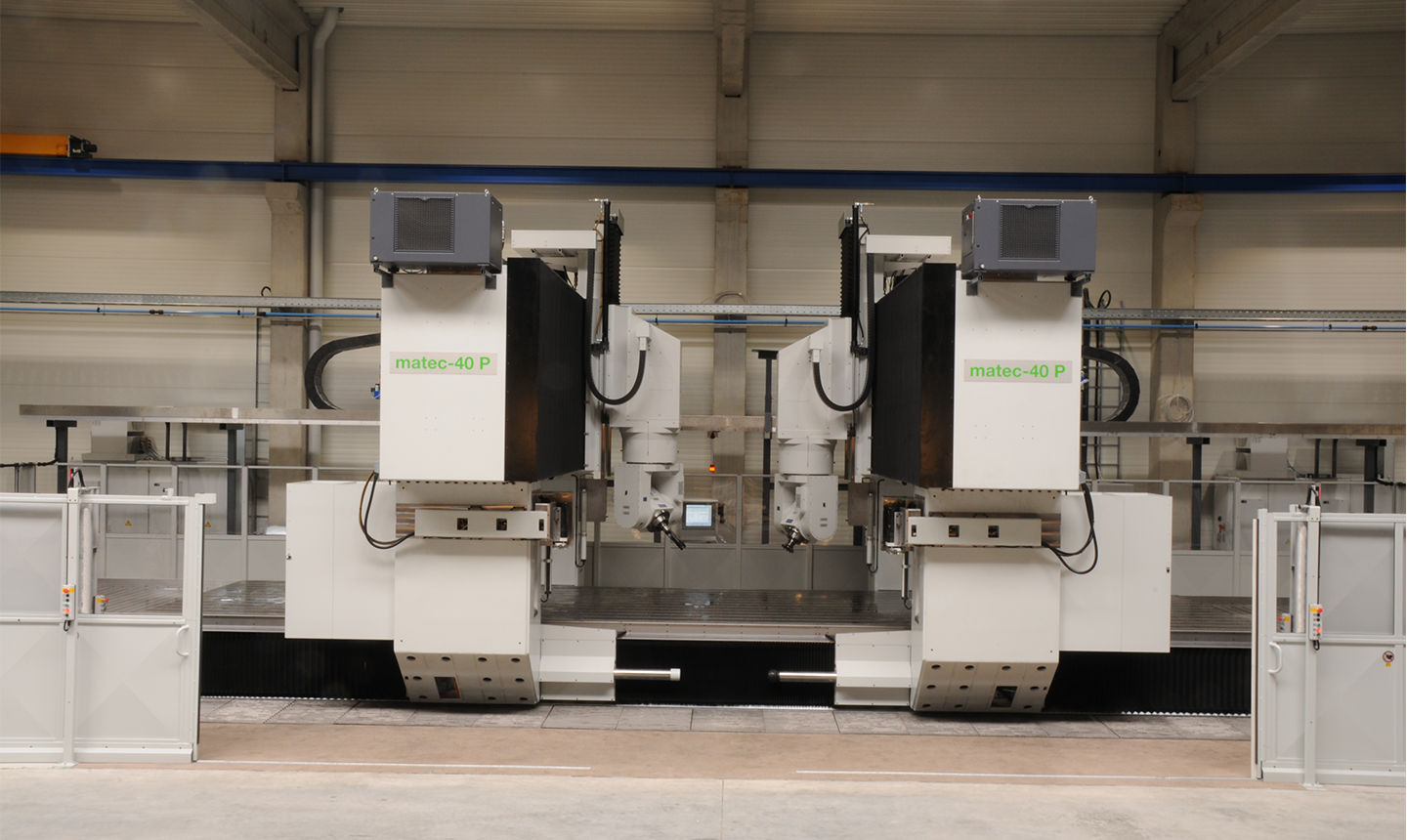

Die MATEC 40P mit 2-Achs-Schwenkkopf ist ein Gantry-Portalbearbei-
tungszentrum mit Werkzeugsystem SK 50|HSK-A 100. Sie wurde
entwickelt für die Bearbeitung von großflächigen und großvolumigen
Werkstücken für den Werkzeug- und Formenbau, Stahlbau und
Maschinenbau.

Der Anwendungsbereich findet sich hauptsächlich in der Bearbeitung
von 3DFormen aus Kunststoff, Nichteisenmetallen und Stahl sowie im
Bereich von Schweißteilen und plattenförmigen Werkstücken. Die
leistungsstarke Motorspindel mit 33 kW und einer Dauerdrehzahl
von 8.000 1/min decken in dieser Leistungsklasse die optimale
Zerspanung aller Werkstoffarten ab.

Neugierig geworden?

  • Leistungsklasse SK50|HSK-A 100
  • X-Achse = 3.000-12.000 mm
  • Y-Achse = 2.500|3.000|3.500|4.000 mm
  • Z-Achse = 1.300|1.500|1.800 mm
  • Drehzahlbereich: 8.000-15.000 1/min
  • Antriebsleistung Motorspindel: max. 50|90 kW
  • Drehmoment max. 530|360 Nm

  • Kompaktes Portalzentrum mit minimalster Aufstellfläche im Verhältnis zur verfüg-
    baren Arbeitsraumgröße
  • Stillstehender Maschinentisch und bewegtes Portal ermöglicht höchste Werkstück-
    gewichte. Alle Achsbewegungen werden über das Bearbeitungswerkzeug
    ausgeführt. Unterschiedliche  Werkstückgewichte haben dadurch keinen Einfluss
    auf Maschinendynamik und Präzision
  • Der dynamische 2-Achsen Gabelkopf gewährleistet in stabilster Bauweise höchste
    Vorschubkräfte und garantiert gleichzeitig die erwarteten Oberflächenqualitäten
    am Werkstück. Beide Kopfachsen haben direkte Wegmeßsysteme und anwählbare
    Klemmung.
  • Besonderes Merkmal aller MATEC-Portal-Maschinen ist die enorme Steifigkeit der
    einzelnen Achsen. Speziell die Ausführung und Stabilität der Y-und Z-Achse sind
    entscheidend für Präzision und Oberflächenqualität am Werkstück. Die besondere
    Dimensionierung des Portalbalkens verhindert  bei voll ausgefahrener Z-Achse die
    sonst bei vergleichbaren Portalmaschinen auftretende Portalbalken-Torsion. Die
    Z-Achse ist als Schlitten ausgeführt.
  • Durch den konstanten Abstand zwischen Schlittenführung und Spindelnase treten
    im Gegensatz zur RAM-Bauweise keine verfahrwegsabhängigen Verformungen der
    Z-Achse auf. Diese Bauweise ist der Garant fluchtender Bohrungen und absatz-
    freier Fräsflächen am Werkstück
  • Mitfahrende Werkzeugmagazine in der X-Achse ermöglichen kurze Werkzeug-
    wechselzeiten.
