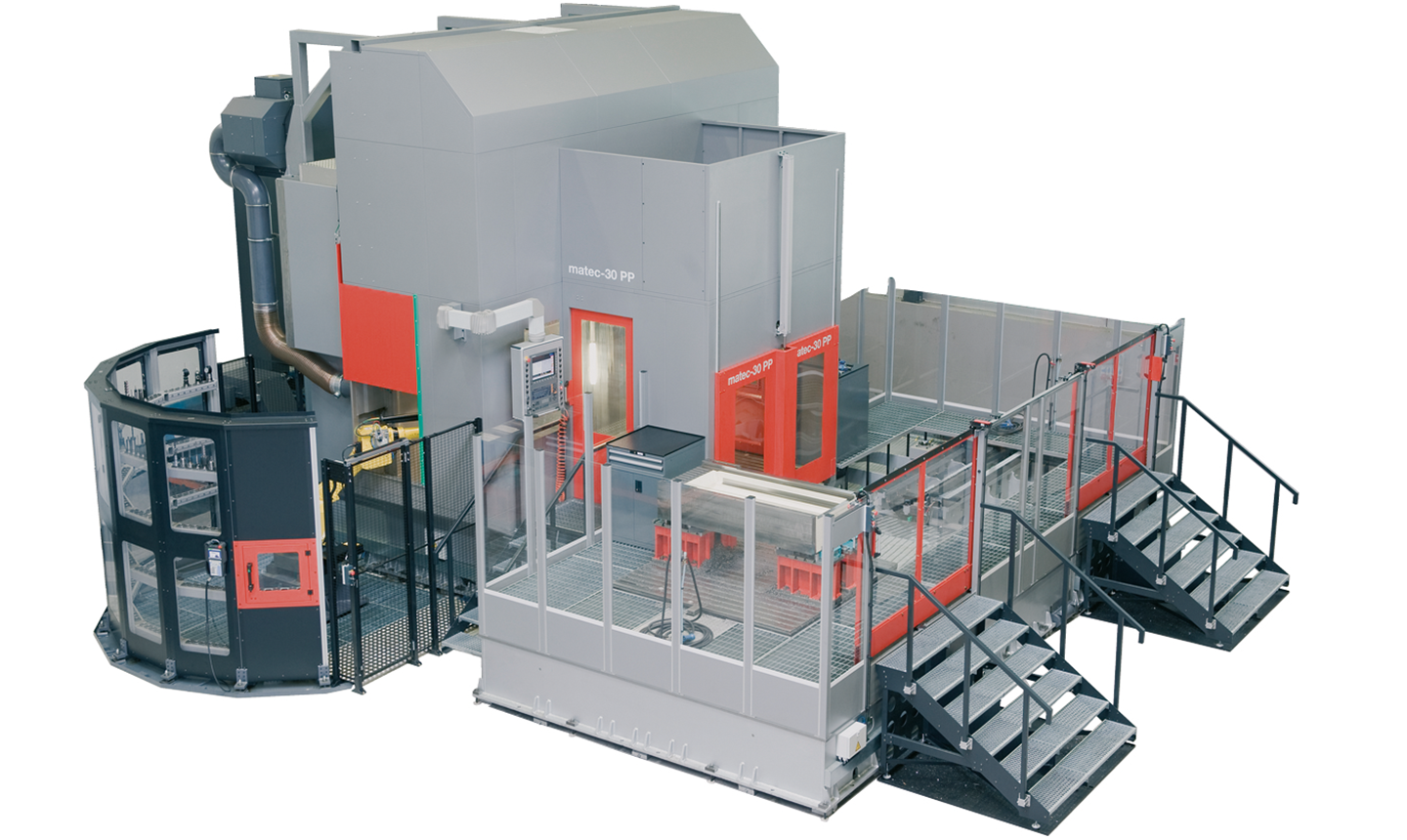

MATEC 30|40PP - Portalmaschinen, die Ingenieursherzen bewegen

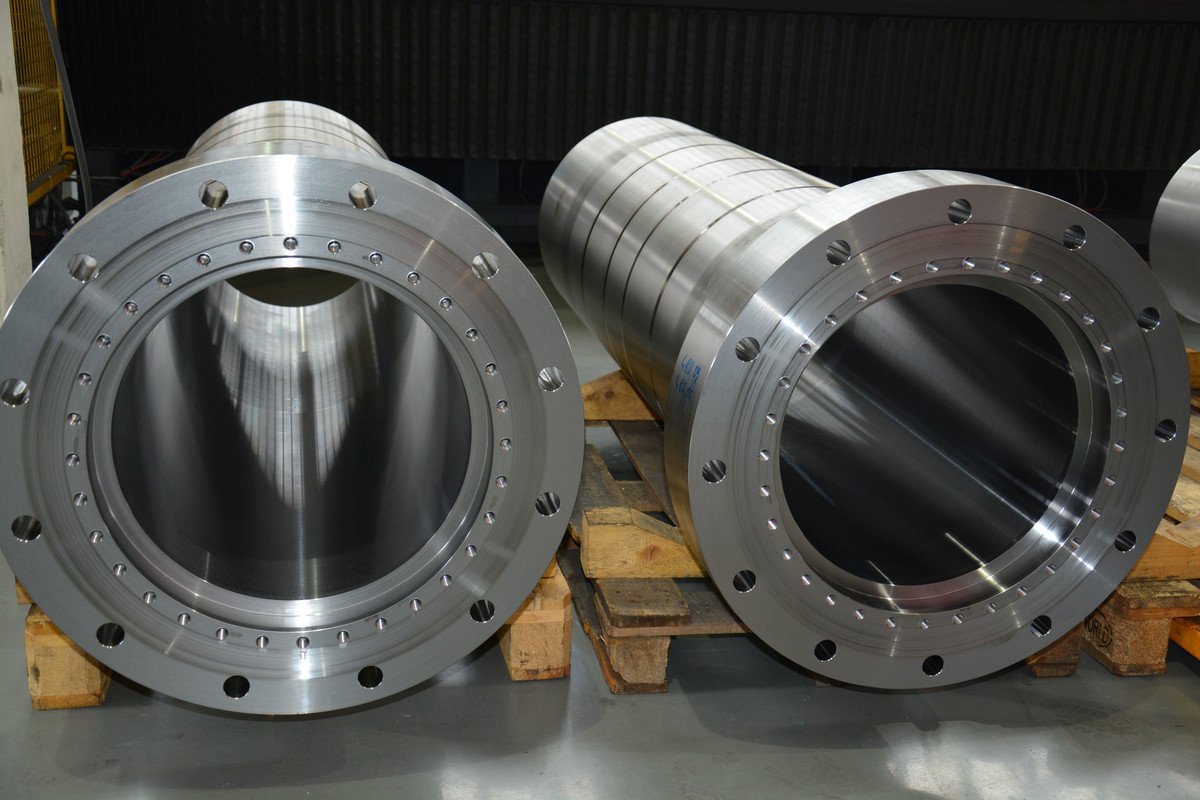

Exzellente Großteilefertigung

Die Portalmaschinen MATEC 30PP|40PP erfüllen höchste Qualitäts-
anforderungen. Gut dimensionierte Portalquerschnitte garantieren
geringste Verformungen an der Maschine und damit höchste
Konturentreue und Oberflächenqualität am Werkstück. Die Brücken-
Bauweise sorgt für geringen Platzbedarf und eine gute Zugänglichkeit
von allen Seiten.

Durch den Einsatz eines Winkelkopfes (± 95°) oder eines 2-Achs-CNC-
Motorspindelfräskopfes ergibt sich eine Mehrseitenbearbeitung.
Der Maschinentisch ist als Palettenwechsler konzipiert und bewegt sich
in der X-Achse.

Technische Details

Leistungsklasse 30PP|40PP: SK40|50 | HSK-A 63|100
X-Achse = 3.000|4.000 mm
Y-Achse = 3.200 mm
Z-Achse = 1.300|1.500|1.800 mm
Drehzahlbereich: 9.000-42.000|8.000-15.000 1/min
Antriebsleistung Motorspindel: max. 30|69 kW
Drehmoment max. 30|360 Nm
Tischabmessung 2.000x2.000|3.000x2.000
Optional: Palettenwechsler

Pluspunkte

Stillstehendes Portal und bewegter Tisch. Vorteil: Höchste Steifigkeit des Portals
durch direkte Verankerung im Fundament. Dies bedeutet eine wesentliche
Steigerung von Präzision, Oberflächenqualität am Werkstück und deutlich
längere Werkzeugstandzeiten.
Die Maschinentischdynamik kann durch automatische Ermittlung des Werkstück-
gewichts lastabhängig bis zum max. zulässigen Gewicht angepasst werden.
LAC (Load Adaptive Control)
Bei kurzer X-Achse wird die Aufstellfläche nicht wesentlich größer als bei
stehendem Tisch
Der dynamische 2-Achsen Gabelkopf gewährleistet in stabilster Bauweise höchste
Vorschubkräfte und garantiert gleichzeitig die erwarteten Oberflächenqualitäten
am Werkstück. Beide Kopfachsen haben direkte Wegmeßsysteme und anwählbare
Klemmung.
Besonderes Merkmal aller MATEC-Portal-Maschinen ist die enorme Steifigkeit der
einzelnen Achsen. Speziell die Ausführung und Stabilität der Y-und Z-Achse sind
entscheidend für Präzision und Oberflächenqualität am Werkstück. Die besondere
Dimensionierung des Portalbalkens verhindert bei voll ausgefahrener Z-Achse die
sonst bei vergleichbaren Portalmaschinen auftretende Portalbalken-Torsion. Die
Z-Achse ist als Schlitten ausgeführt.
Durch den konstanten Abstand zwischen Schlittenführung und Spindelnase treten
im Gegensatz zur RAM-Bauweise keine verfahrwegsabhängigen Verformungen der
Z-Achse auf. Diese Bauweise ist der Garant fluchtender Bohrungen und absatz-
freier Fräsflächen am Werkstück
