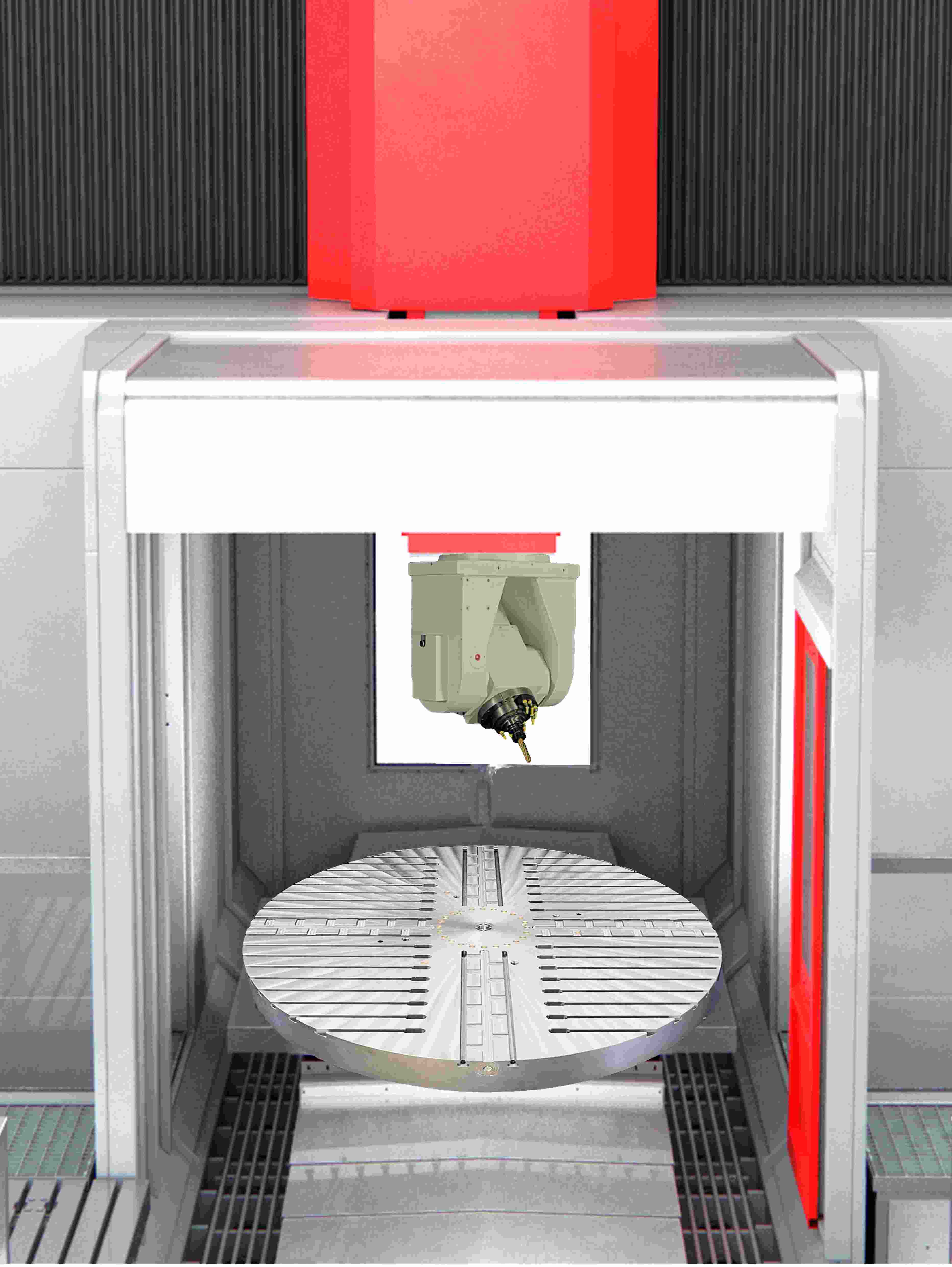

MATEC 30PTR | 40PTR - Stehendes Portal | Bewegter Tisch | Integrierter CNC-Rundtisch
5-Achs-Portalbaureihe | 2-Achs-Gabelkopf
Leistungsklasse HSK63 | HSK100
CNC-Steuerung: SIEMENS | HEIDENHAIN
| Arbeitsbereich | |
| X-Achse | 3.750 | 4.750 | 5.750 | 6.750 mm |
| Y-Achse | 3.400 | 4.400 mm |
| Z-Achse | 1.500 | 1.800 | 2.100 mm |
| Arbeitsraum | |
| Durchgangshöhe | 1.350 | 1.650 | 2.050 mm |
| Durchgangsbreite | 2.320 | 3.320 mm |
| Hauptspindel | |
| Drehzahl | 10.000 | 15.000 | 24.000 1/min |
| Antriebsleistung max. | 96 kW |
| Drehmoment max. | 690 Nm |
| Werkzeugmagazin | |
| Werzeugplätze | 40 | 48 | max. 680 Stk. |
| Werkzeuglänge | 450 mm |
| Werkzeuggewicht | 10 | 20 kg |
Wechselkopf-Magazin (Option)
Vorbereitet für 4 unterschiedliche Bearbeitungsköpfe.
Automatischer Wechselvorgang.
 |
|
| 2-Achs-Universalkopf | |
| Schwenkradius | 225 | 280 mm |
| Drehwinkel C-Achse | 360° |
| Direktes Meßsystem | ± 2,8" |
| Schwenkwinkel A-Achse | ± 110° |
| Direktes Meßsystem | ± 2,8" |
| Aufspanntisch | |
| CNC-Rundtisch | Ø 1.800 | Ø 2.200 mm |
| Tischbeladung max. | 4.000 kg |
| (Abhängig von Tischgröße und Antrieb) | |
| Achsantrieb über Kugelgewindespindel | |
| Vorschub | Eilgang | 30 m/min |
| Option: X-Achse mit Linear- oder Zahnstangenantrieb. | |
| Option: | |
| 2-Achs-Universalkopf | 2-Achs-Gabelkopf Torque |
 |
 |
