MATEC 30PT | 40PT - Stehendes Portal | Bewegter Tisch

5-Achs-Portalbaureihe | 2-Achs-Gabelkopf

Leistungsklasse HSK63 | HSK100
CNC-Steuerung: SIEMENS | HEIDENHAIN

Portalzentren mit 2-Achs-Gabelkopf sind klassische Standardmaschinen für die 5-Seitenbearbeitung ohne spezielle Anforderungen an höchste Präzision.
Grundlage sind die Anforderungen der DIN ISO 230-2 für die Präzision von Werkzeugmaschinen.
Gabelköpfe sind in der Bauweise sehr kompakt und ermöglichen in der A-Achse bestimmte Bearbeitungsoperationen von unten.

Arbeitsbereich
X-Achse	3.750 \| 4.750 \| 5.750 \| 6.750 mm
Y-Achse	3.400 \| 4.400 mm
Z-Achse	1.500 \| 1.800 \| 2.100 mm

Arbeitsraum
Durchgangshöhe	1.350 \| 1.650 \| 2.050 mm
Durchgangsbreite	2.320 \| 3.320 mm

Hauptspindel
Drehzahl	10.000 \| 15.000 \| 20.000 1/min
Antriebsleistung max.	96 kW
Drehmoment max.	690 Nm

Werkzeugmagazin
Werzeugplätze	40 \| 48 \| max. 680 Stk.
Werkzeuglänge	450 mm
Werkzeuggewicht	10 \| 20 kg

Wechselkopf-Magazin (Option)
Vorbereitet für 4 unterschiedliche Bearbeitungsköpfe.
Automatischer Wechselvorgang.


2-Achs-Gabelkopf
Schwenkradius	250 mm
Drehwinkel C-Achse	± 180°
Direktes Meßsystem	± 6"
Schwenkwinkel A-Achse	± 105°
Direktes Meßsystem	± 5"


Aufspanntisch
Länge	2.000 \| 3.000 \| 4.000 \| 5.000 mm
Breite	2.000 \| 3.000 mm
Tischbeladung max.	4.000 kg
(Abhängig von Tischgröße und Antrieb)
Vorschub \| Eilgang	30 m/min
Option: Linear- oder Zahnstangenantrieb.

Download PDF

Optionen Werkzeugspeicher

Technische Ausstattung Magazine

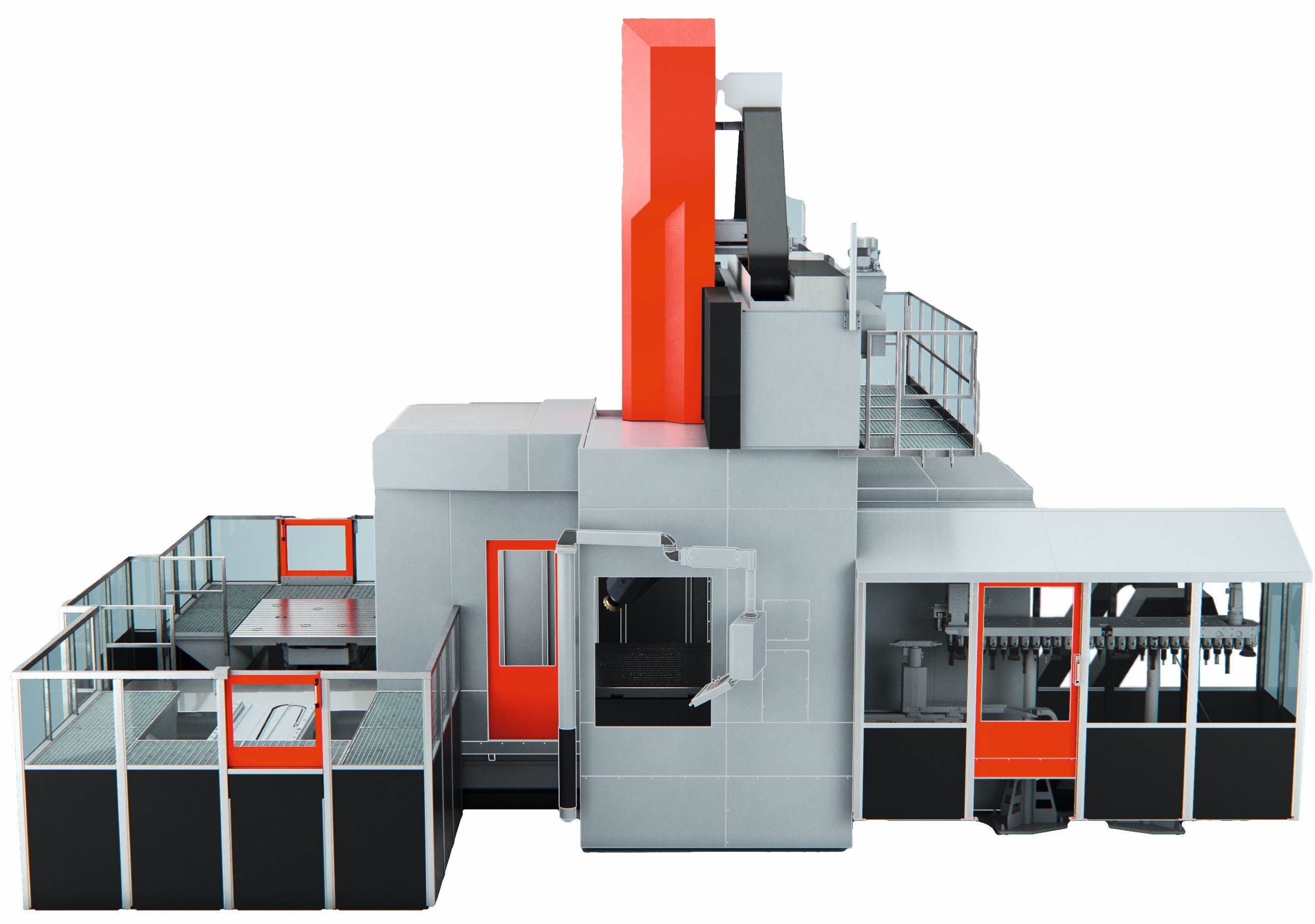

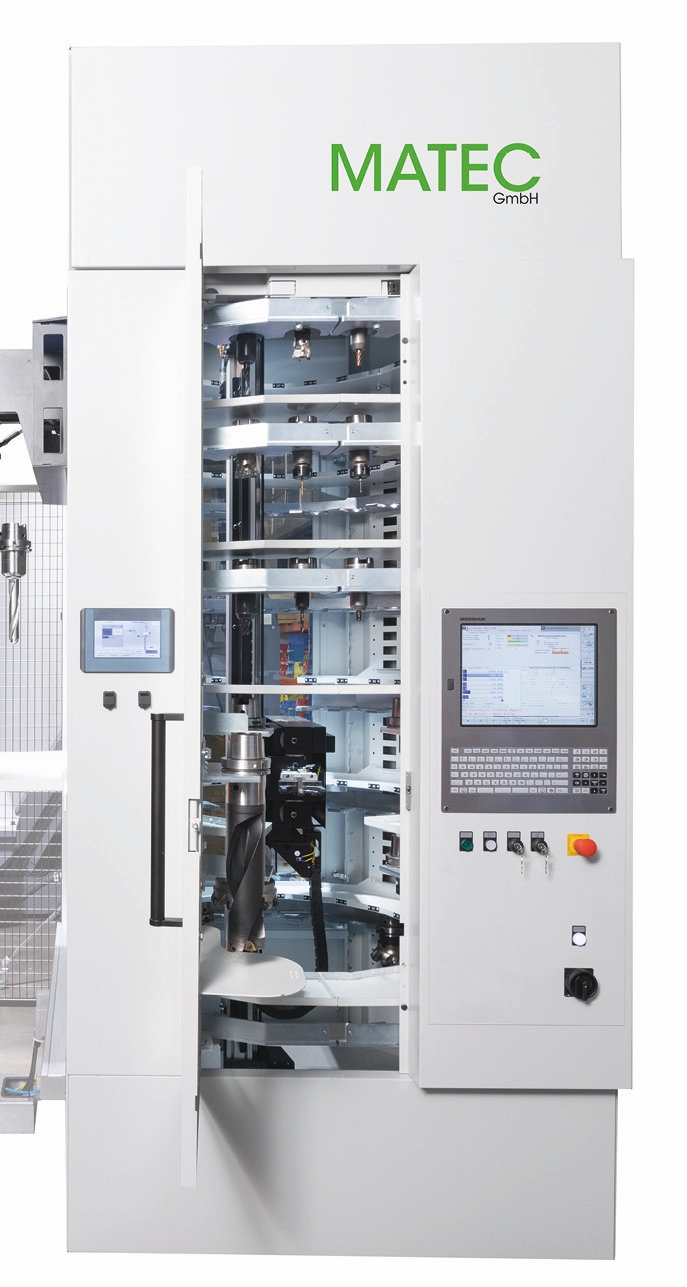

Seitliches Magazin 80 Werkzeugplätze Separater Werkzeugwechler Ausführung mit seitlicher Beladetür Anwendung bei allen Maschinen mit stehendem Portal

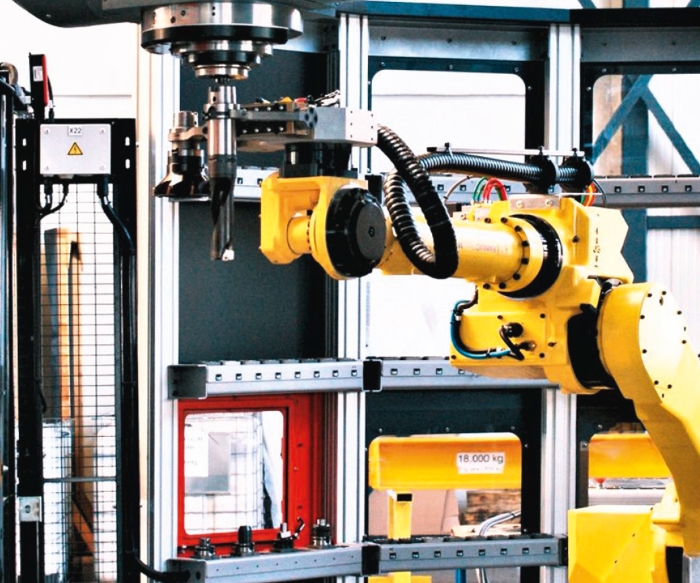

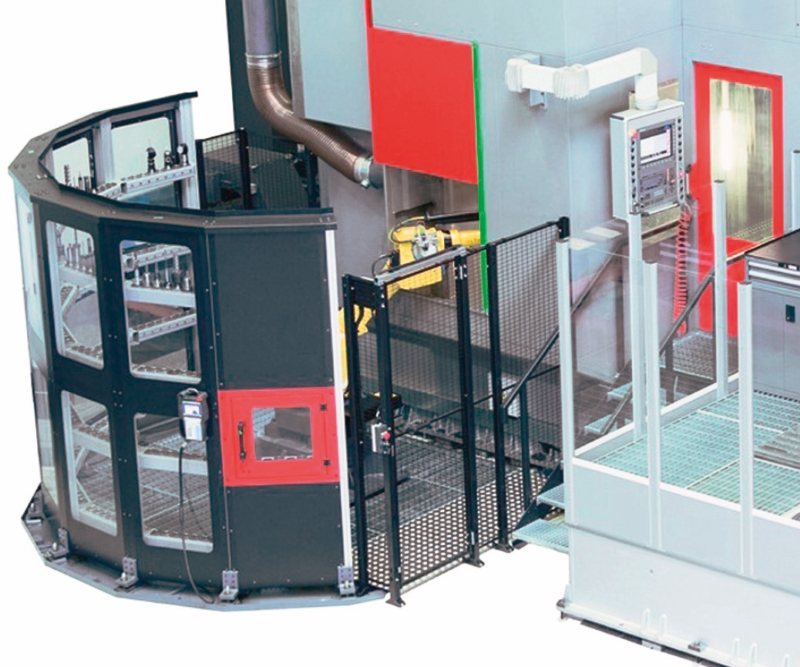

Zusatzmagazin bis 280 Werkzeuge mit Doppelgreifer und automatischer Werkzeugbereitstellung.	Zusatzmagazin mit Roboter Werkzeugwechsel direkt in die Spindel Doppelgreifer für superschnellen Werkzeugwechsel Bis 680 Werkzeuge Werkzeuggewichte bis 50 kg Spezielle Speicherzone für übergroße Werkzeuge

Zusätzliches Bedienpult an der Werkzeugbeladestation Werkzeugverwaltung für Standardmagazin und Zusatzmagazin direkt an der Ladestation.

Optionen Wechselköpfe

Technische Ausstattungen

Automatisches Kopfwechselsystem Anwendung bei allen Maschinen mit stehendem Portal und bewegtem Maschinentisch. Kopfspeicher mit bis zu 5 Plätzen.

2-Achs-NC-Wechselköpfe Frei wählbare Kombinationen.
	Gabelkopf	Universalkopf	Torque-Kopf

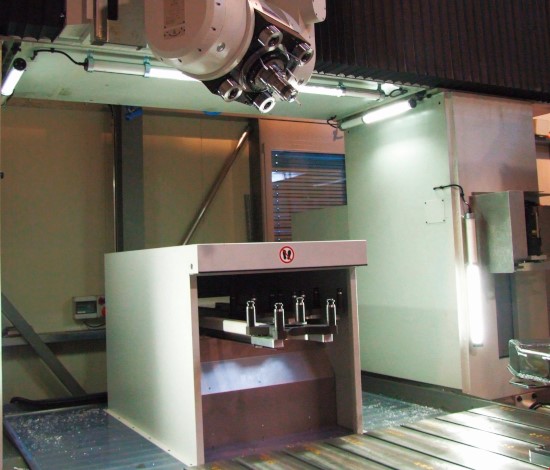

Pick-up-Station Vollautomatischer Kopfwechsel Bis zu 4 Speicherplätze Aufbau außerhalb des Arbeitsraums Anwendung bei allen Maschinen mit bewegtem Portal und stehendem Maschinentisch.

Spezielle Bearbeitungsköpfe Einsatz von Standardköpfen namhafter Hersteller oder spezielle Ausführung entsprechend den Bedingungen am Werkstück. Einsatzbereich hauptsächlich bei der Innenbearbeitung von Gehäusen mit engen Platzverhältnissen bzw. tiefliegenden Bearbeitungsoperationen.

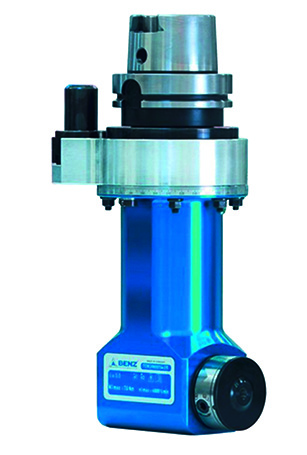

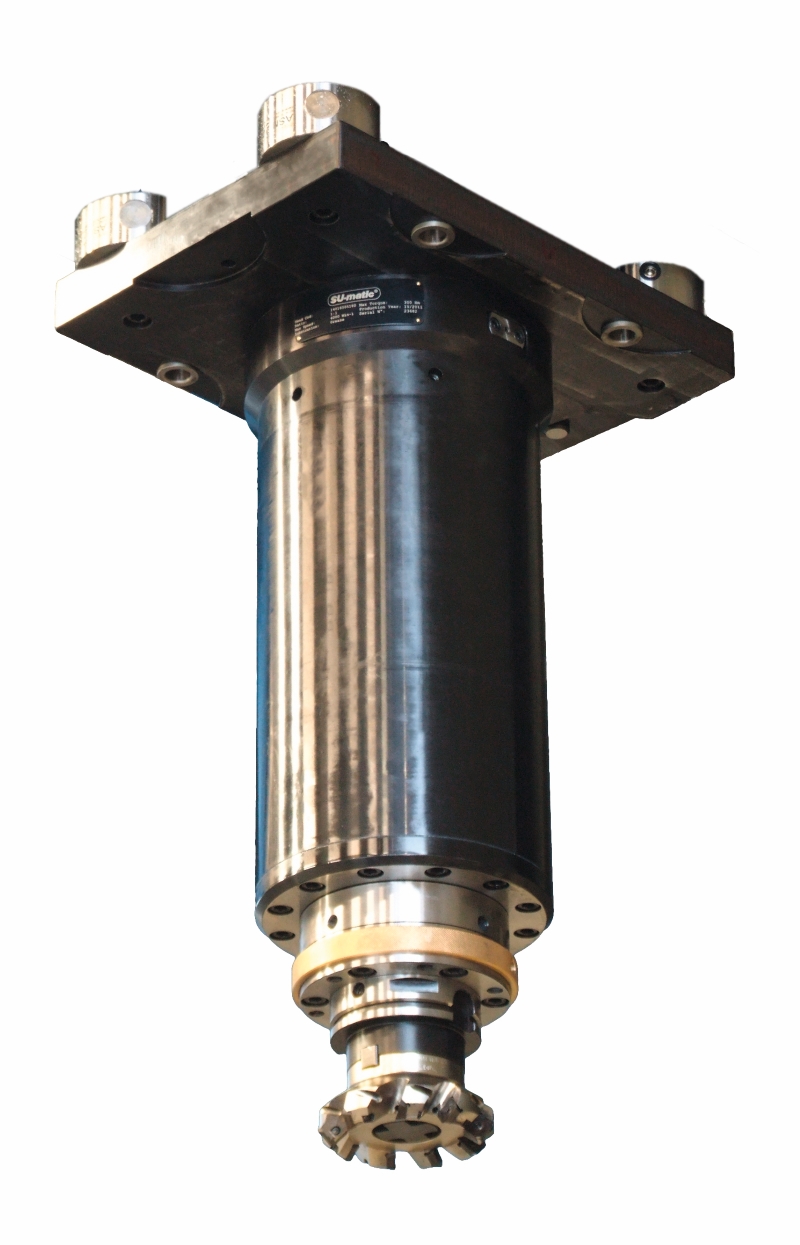

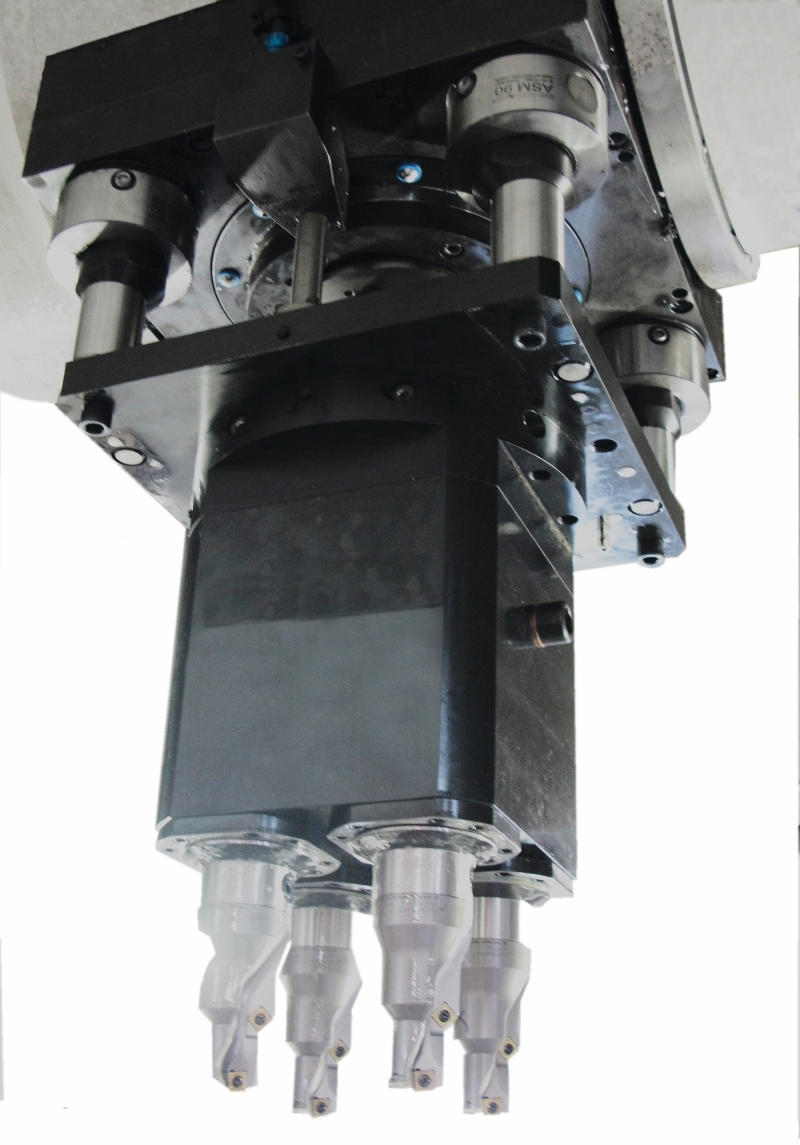

	Winkelkopf	Spindelverlängerung	Mehrspindelkopf

Optionen

Technische Ausstattungen

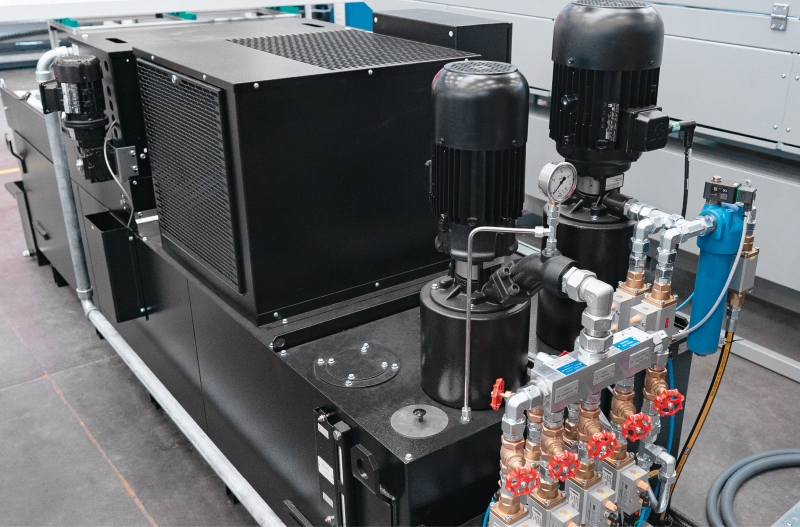

Kühlmittelsysteme Angepasst an alle Maschinengrößen und Anforderungen des Kunden. Innere Kühlmittelzufuhr bis 120 bar Kühlmittelbehälter bis 10.000 Liter Anwendungsbezogene Filteranlagen Zusatzpumpen für Automation und Sonderanwendungen Kühlmittel-Temperaturregelung	GGGGG Luft durch Spindel Luft-/Kühlmittelhochdruck an den Außendüsen Umwälzsteuerung Kühlmitteltank Ölskimmer Automatisches Befüllen der Kühlmittelanlage Anbindung an zentrale Kühlmittelanlage Minimalmengenschmierung

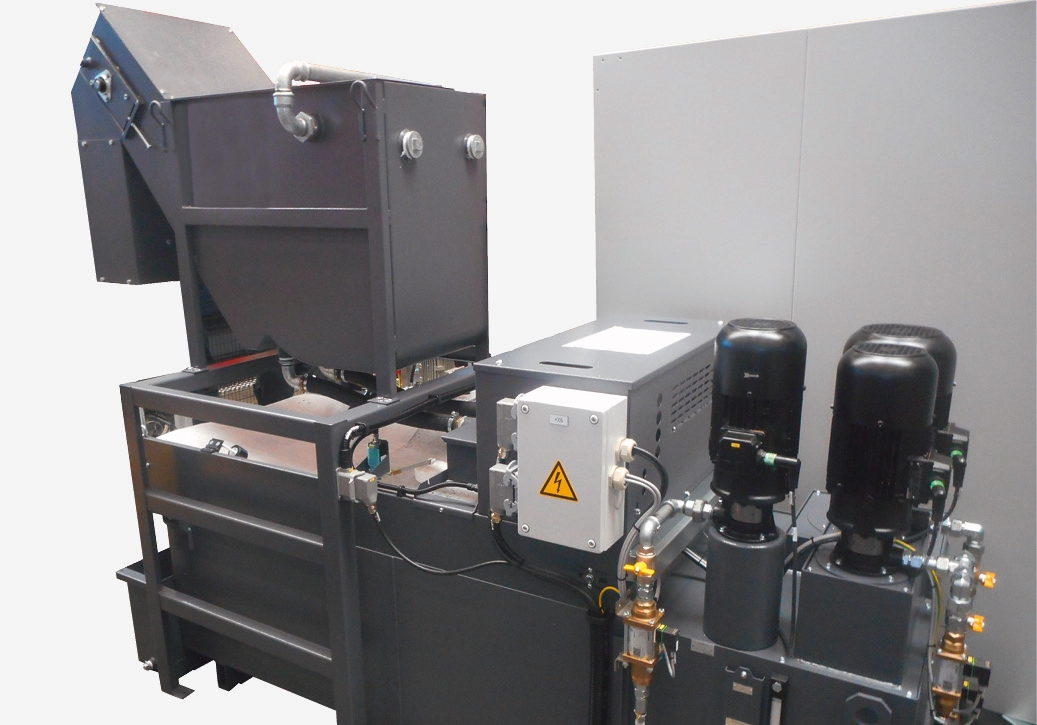

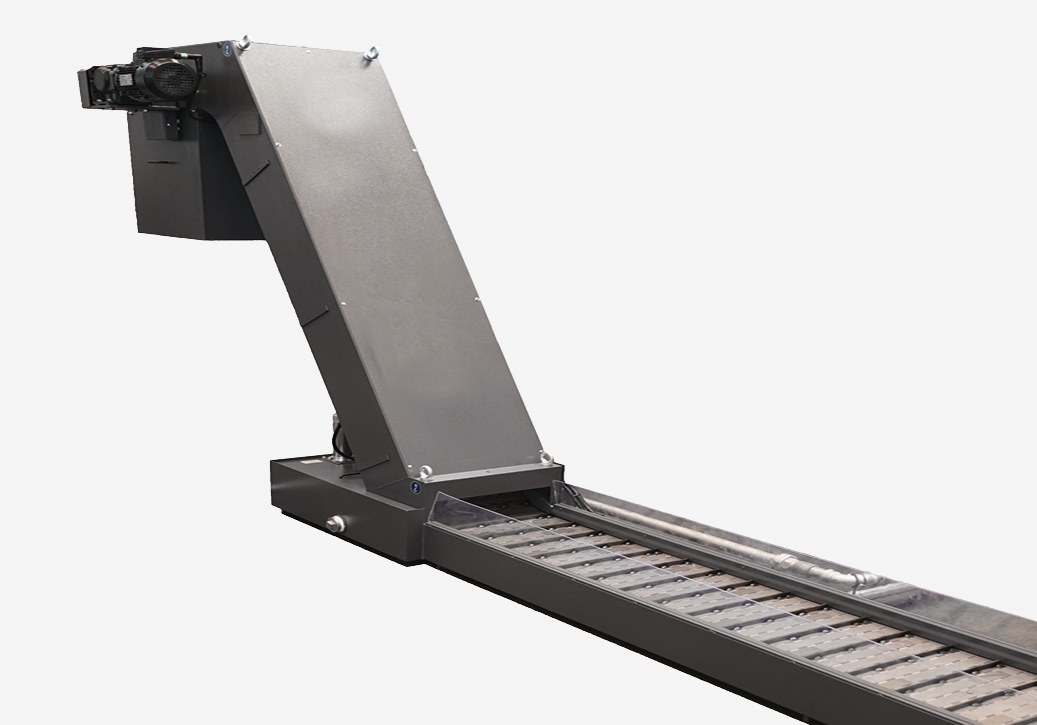

Kühlmittelanlagen mit Kantenspaltfi lter	Scharnierbandförderer in Sondergrößen

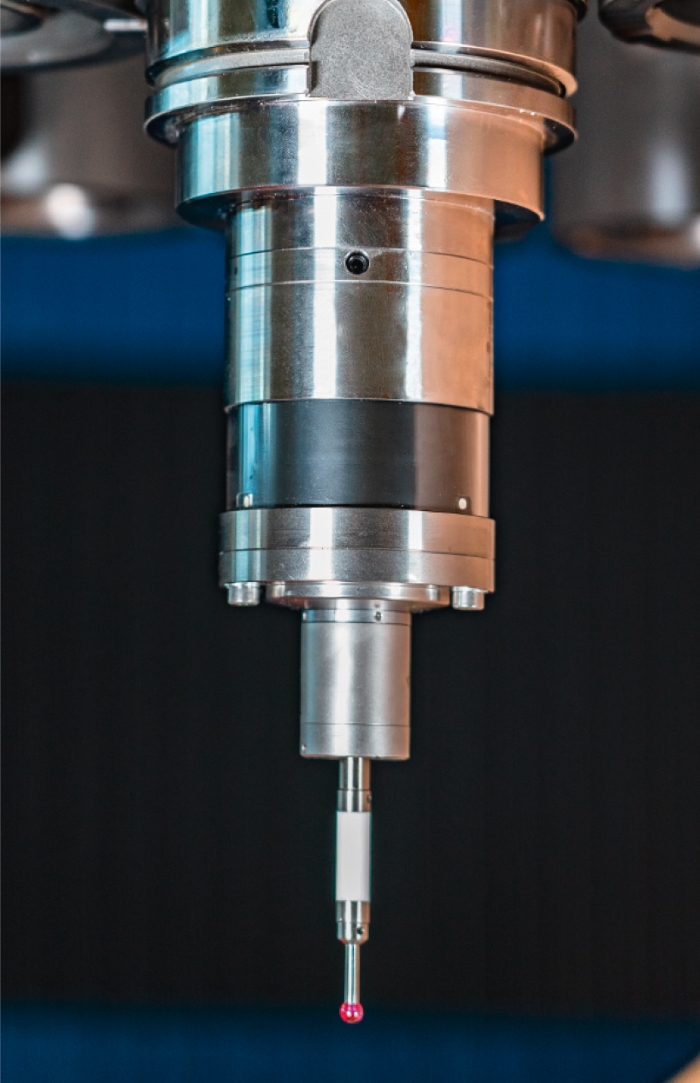

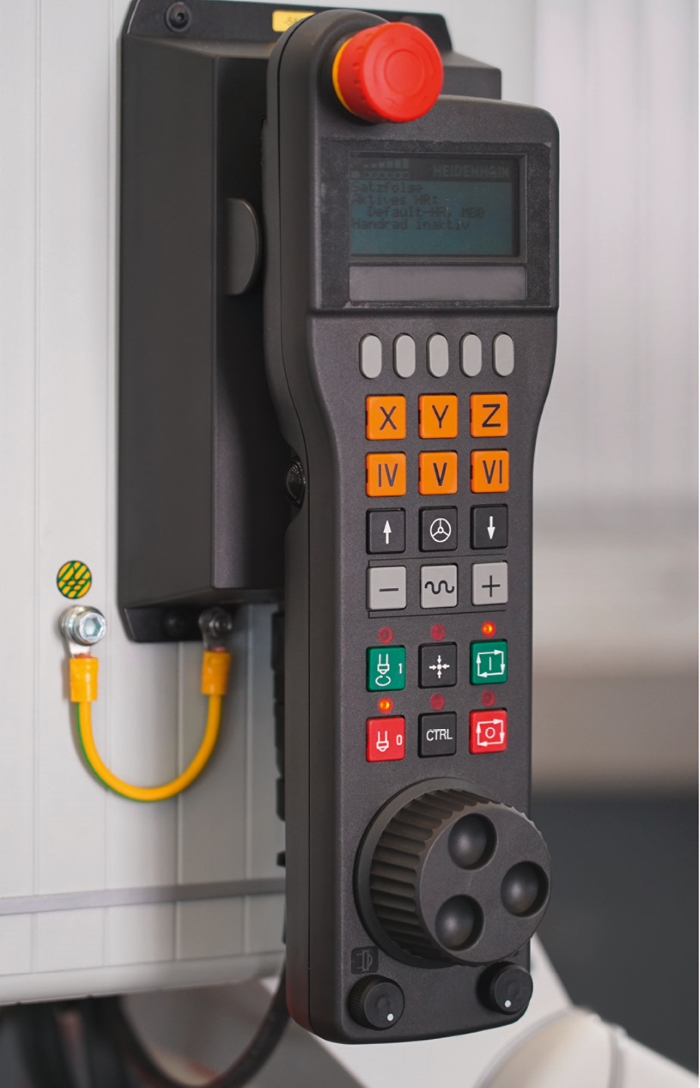

Funkmesstaster Erfassung der Werkstückposition Werkstückvermessung und Protokollierung Erstellung kundenspezifischer Messzyklen Visuelle Auswertung der Messergebnisse	Handrad zur manuellen Bedienung von Werkzeugmaschinen. Ausführung mit Kabel oder über Funk.

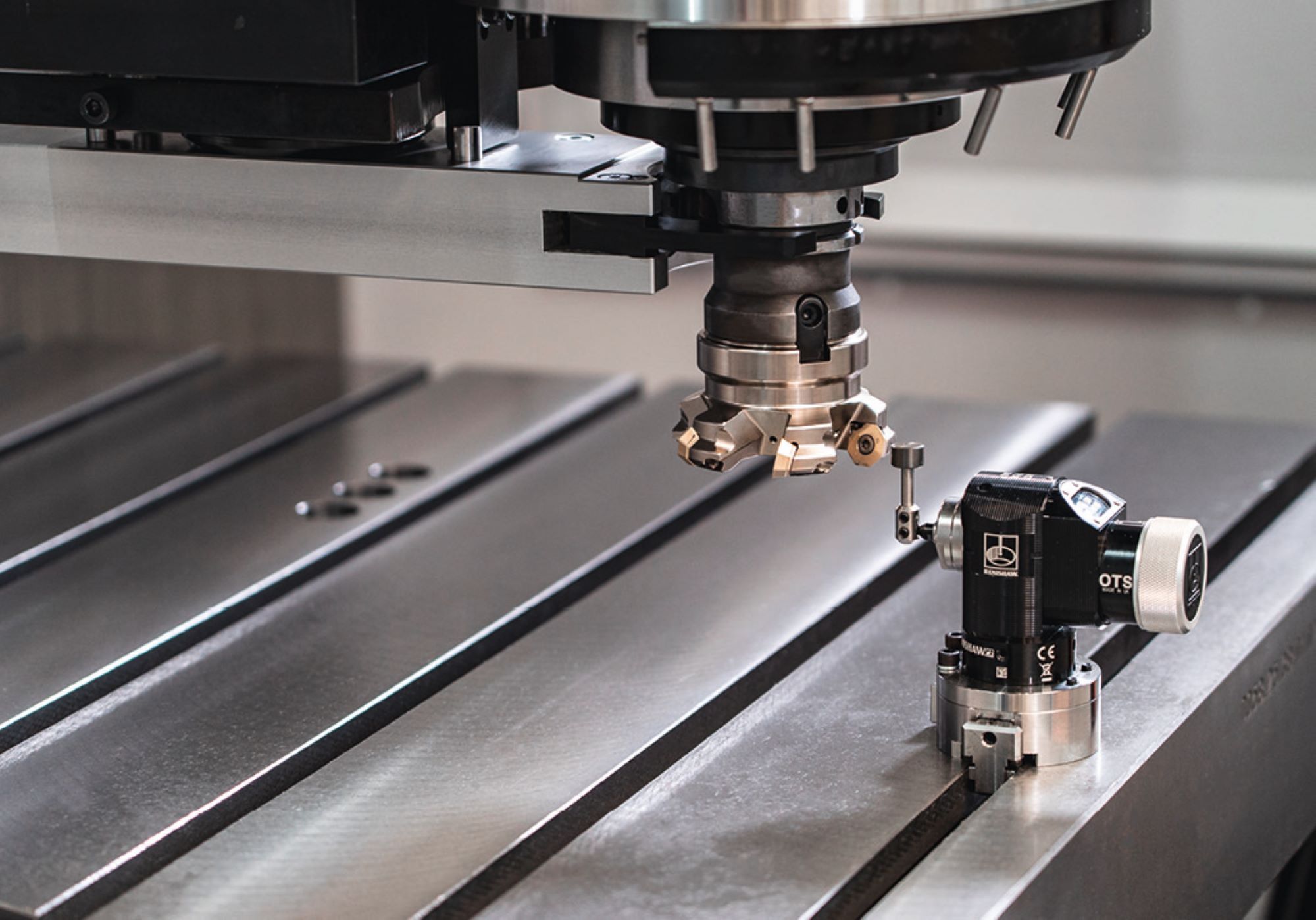

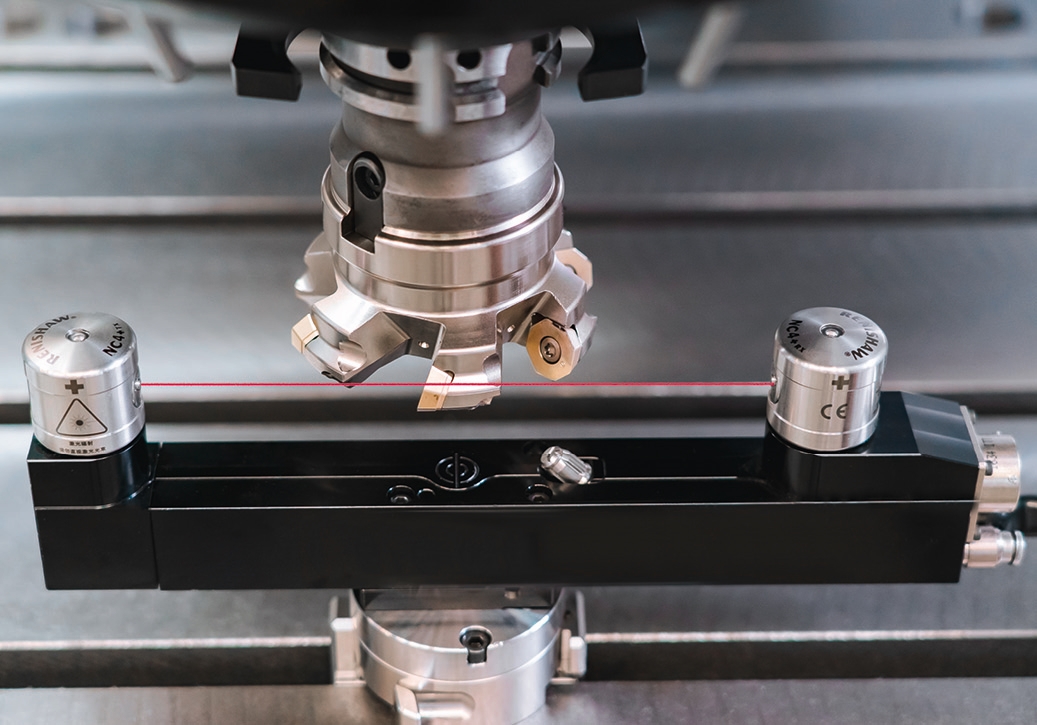

Lasersysteme zur Werkzeugvermessung und Werkzeugbruchkontrolle.	Funktischtastsystem zur Werkzeugvermessung und Werkzeugbruchkontrolle.
