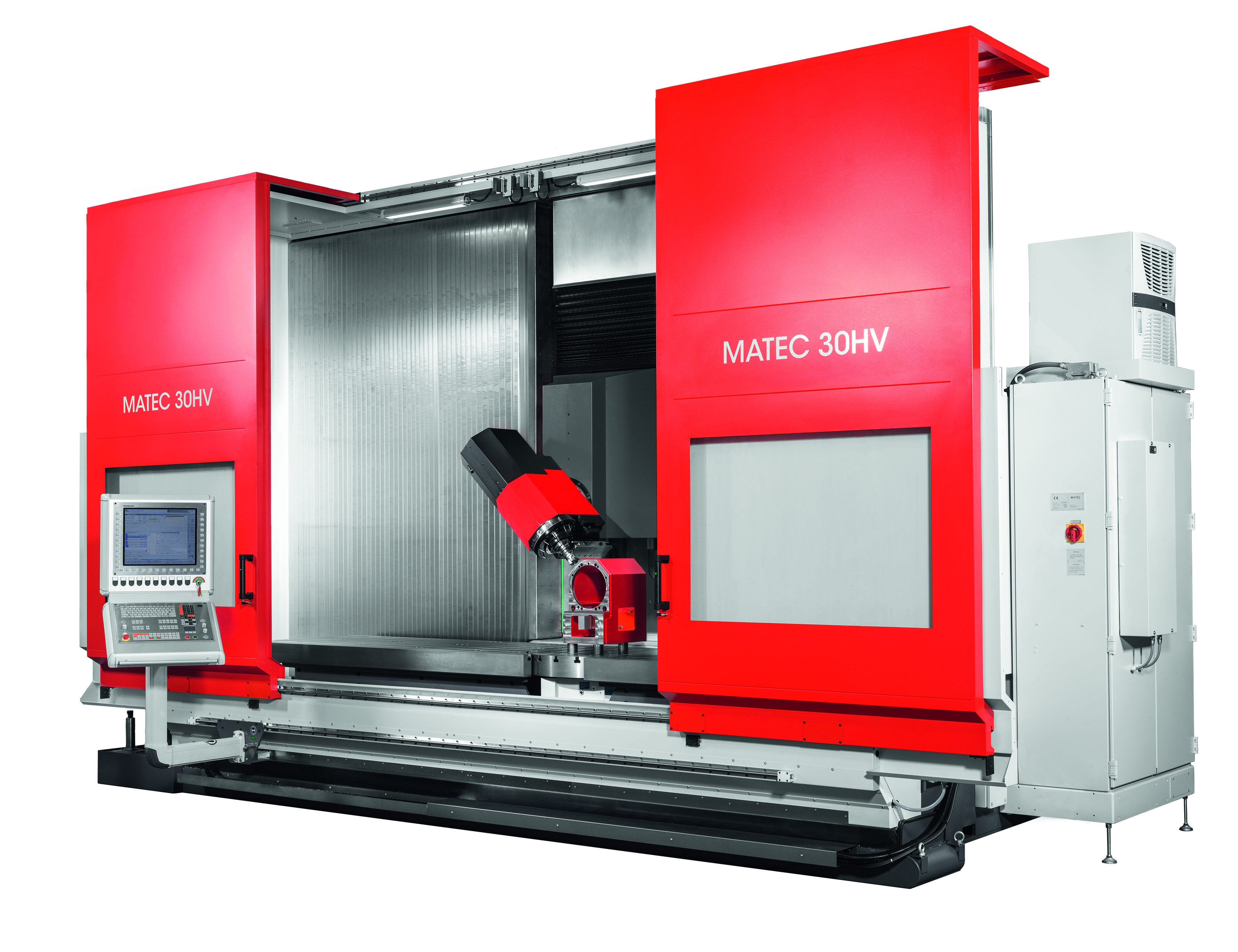

MATEC 30HVC - NEUMASCHINE

5-Achs-Standard Bearbeitungszentren

Das Maschinenkonzept der MATEC 30HVC basiert auf der Langbett-
maschine MATEC 30L. Die Maschine ist mit einem Schwenkkopf
ausgestattet. Verschiedene CNC-Rundtische in Verbindung mit dem
Schwenkkopf erlauben die 5-Seitenoder 3D-Bearbeitung von
Werkstücken.

Die große X-Achse und der um 105° nach beiden Seiten schwenkbare
Kopf sind ideal für die Mehrseitenbearbeitung langer Profile oder
Wellen auch in Mehrfachspannung.

Technische Details

Grundmaschine
X = 3.000 mm
Y = 825 mm
Z = 1.100 mm (horizontal) | 975 mm (vertikal)

Steuerung HEIDENHAINTNC 640
1-Achs CNC-Schwenkkopf, Schwenkradius 300 mm, Schwenkwinkel max. +/- 105°
Motorspindel 15.000 1/min., 30 kW, 191 Nm
Werkzeugaufnahme HSK A63
48 Werkzeugplätze
Werkzeug-Ø max. 200 mm, Werkzeuglänge max. 460 mm,
Werkzeuggewicht max. 10 kg
NC-Rundtisch mit Planscheibe Ø 800 mm, im Maschinentisch eingelassen,
Drehzahl max. 25 1/min., mit Schneckenantrieb
Eilgang 48 m/min in allen Achsen
Arbeitsraumvollverkleidung mit Dach, Ergonomische Maschinenfront in
geknickter Ausführung zur optimalen Zugänglichkeit des Maschinenraums
Innere Kühlmittelzufuhr 20 bar / Tankinhalt 900 Liter
3D-Messtaster mit Funk
Trennwand für Doppelplatz-System

Weitere Optionen möglich
