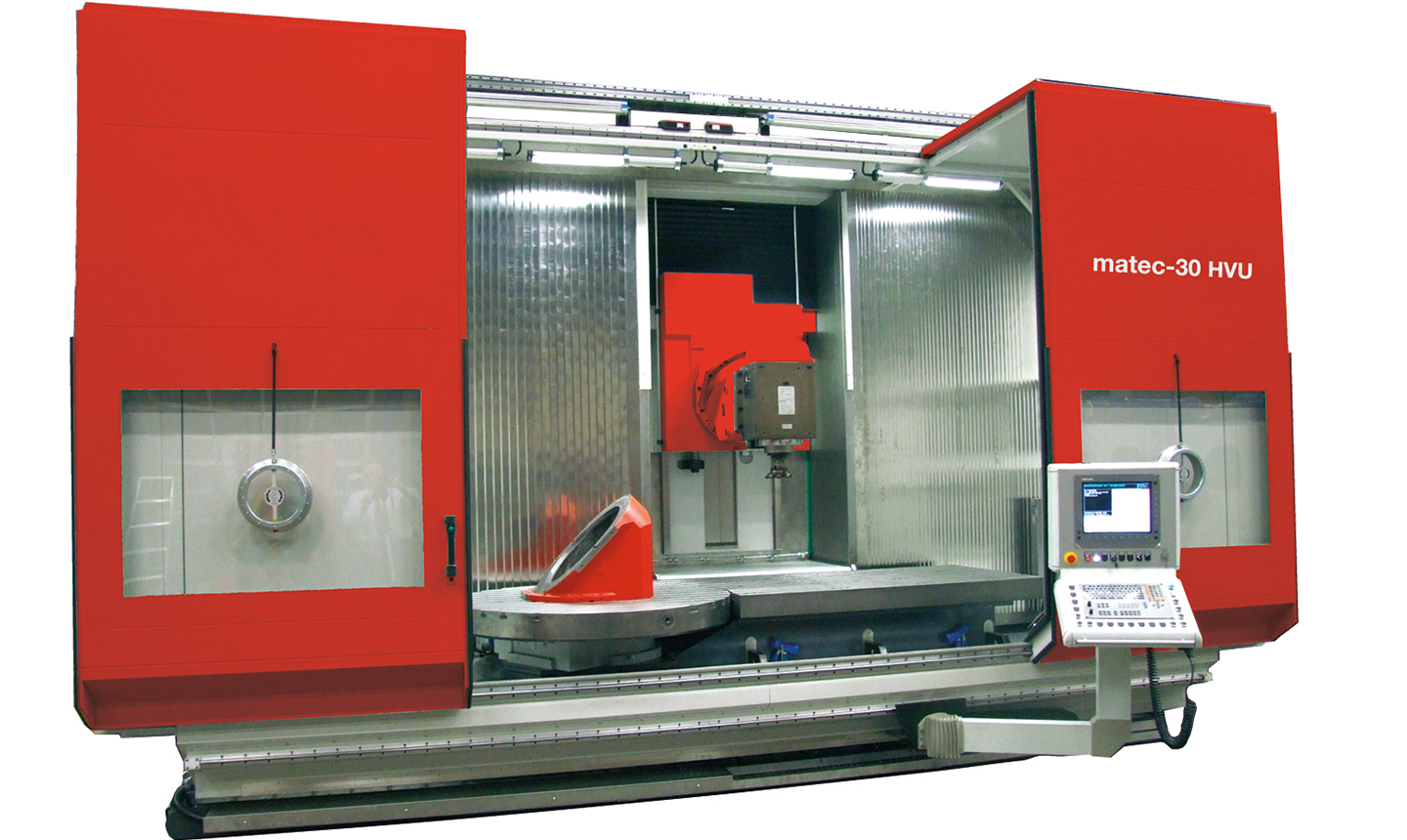

MATEC 30HVU - Nur Wunder sind vielseitiger

Der Universalfräskopf eröffnet eine weitere Dimension in der Bearbeitung

Die HVU-Maschinen verfügen über einen Universalfräskopf mit
2 Achsen, der die Motorspindel über eine 45° Schräge von der
Vertikalstellung in die Horizontalstellung dreht.

Dies ermöglicht die Bearbeitung langer Werkstücke auf 4 Seiten
- in Verbindung mit einem integrierten Rundtisch sogar an 5 Seiten.
Es stehen also für anspruchsvolle Arbeiten am Werkstück insgesamt
6 Achsen zur Verfügung.

Technische Details

Leistungsklasse SK40|HSK-A 63
X-Achse = 3.000-12.000 mm
Y-Achse = 1.070|1.200|1.400 mm
Z-Achse = 1.100|1.300|1.500|1.800 mm
Drehzahlbereich: 9.000-42.000 1/min
Antriebsleistung Motorspindel: max. 30 kW
Drehmoment max. 191 Nm

Pluspunkte

Der stark dimensionierte 2-Achsen Universal-Schwenkkopf garantiert höchste Universalität in der Mehrseitenbearbeitung. Beide Achsen sind ausgelegt für Positionier- und Simultanbetrieb.
Ein optionaler Rundtisch erweitert die Maschine zum Fräs-Drehzentrum bis zu einem Drehdurchmesser von 2200 mm
Höchste Präzision und Steifigkeit durch breite Führungsabstände in allen Linearachsen.
Konstanter Abstand von Spindelmitte zur Z-Achsen-Führung in jeder Stellung der Y-Achse. Dadurch kein Abkippen und keine Zunahme von Vibrationen beim Ausfahren der Y-Achse.
Modularer Aufbau mit perfekter Konfiguration für kundenspezifische Individuallösungen.
Anwenderbezogene Maschinentischvariationen z.B. mit Schwenktisch oder Linearsets für automatisches Umrüsten.
Werkzeugwechselsystem (Werkzeugwechsler mit Shuttle, Shuttle mit Rundwerkzeugspeicher, seitliche Pick-up-Magazine)
